Alle meine Mühlen
Planung / Entwicklung / Selbstbau
1990: 2-Blattrotor d:0,6m Dynamo

1991: 2-Blattrotor d:1,1m 3P-Limaschine 12V 0,5KW

1992: 6-Blattrotor d:1,2m 12V= 0,1KW

1993: 3-Blattrotor d:1,6m 3P 48V 0,25KW

1994: 2-Blattrotor d:2,7m 3P-Limaschine 12V 0,5KW

1996: 3-Blattrotor d:3,6m 3P 400V 0,75KW

1999: 3-Blattrotor d:2,7m 1P 12-48V 0,8KW

2001: 3-Blattrotor d:1,3m 1P 24V 0,2KW

2004: 3-Blattrotor d:2,7m 1P 12-48V= 0,8KW

2006: 3-Blattrotor d:2,7m 3P 400V 0,75KW

2008: 3-Blattrotor d:3,2m 3P 270V - 600V 2KW

Links sind so ungefähr alle Windräder die ich gebaut habe
aufgelistet. Leider sind nur von einigen Fotos vorhanden.

(1P=Gleichstrommotor mit Permanentmagnet.)
(3P=Drehstrom; Lima=Lichtmaschine)

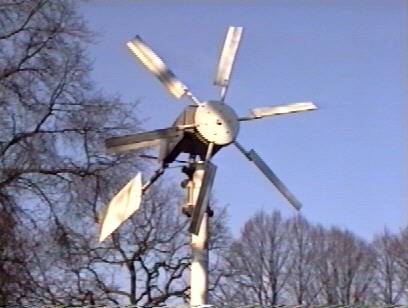

6-Blattrotor: gewölbte Bleche

Lambda: ca. 3 d:1,2m
Nennwindgeschw.:ca.8,5m/sec
Generator:KühlerMotor vom Audi umgewickelt!!
Leistung:12-24V, 8A
Hat lange Zeit problemlos als Akkulader gelaufen.
Etwas Wartungsintensive die 1:3 Kettenübersetzung.

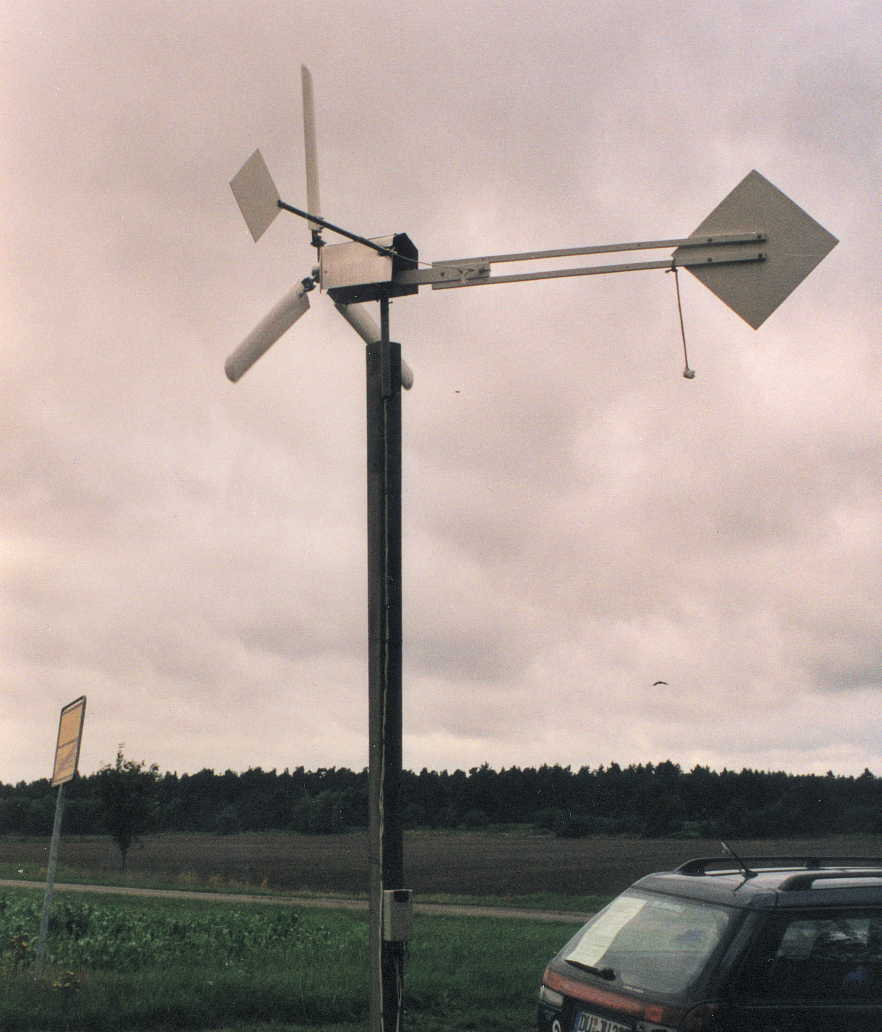

3-Blattrotor:Profil:NACCA4412 aus Holz gehobelt.

Lambda: ca. 9 d:1,65m
Nennwindgeschw.:ca.13m/sec
Generator:Drehstrom Permanent Magnet
Leistung:36-48V, 5A
Hat lange Zeit gelaufen. Ist bei einem Gewittersturm
mit Turm umgfallen und mit >1000U/Min in den Boden gegangen.
Rotor-Totalschaden!!

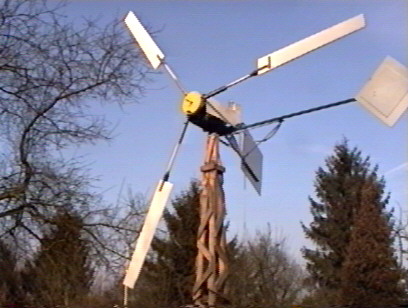

3-Blattrotor:Profil:Gö624 aus GFK.

Lambda: ca. 5 d:3,6m
Nennwindgeschw.:ca.7-8m/sec
Generator: Drehstrom Kondensatorerregt
Leistung:400V, 2-3A
Hat lange Zeit gelaufen. Es gab aber zu Beginn Probleme
mit dem "Anspringen"(siehe auch unter Erfahrungen).

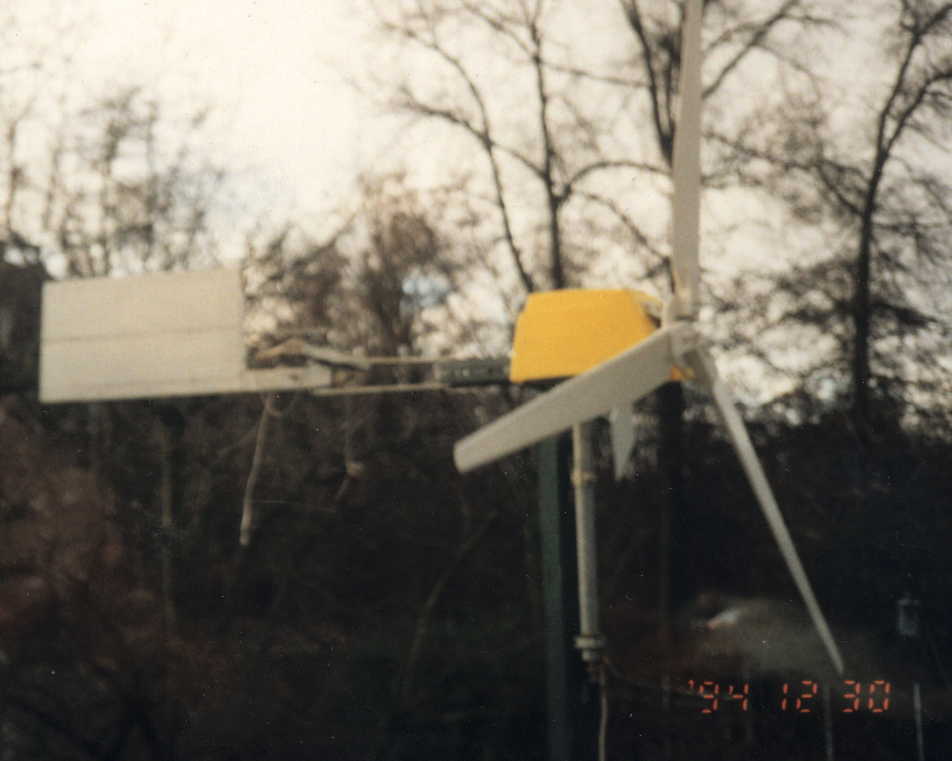

3-Blattrotor:Profil:Gö624 aus GFK.

Lambda: ca. 6 d:1,6m
Nennwindgeschw.:ca.9-10m/sec
Generator: Drehstrom Permanent Magnet
Leistung:24V, 5A.

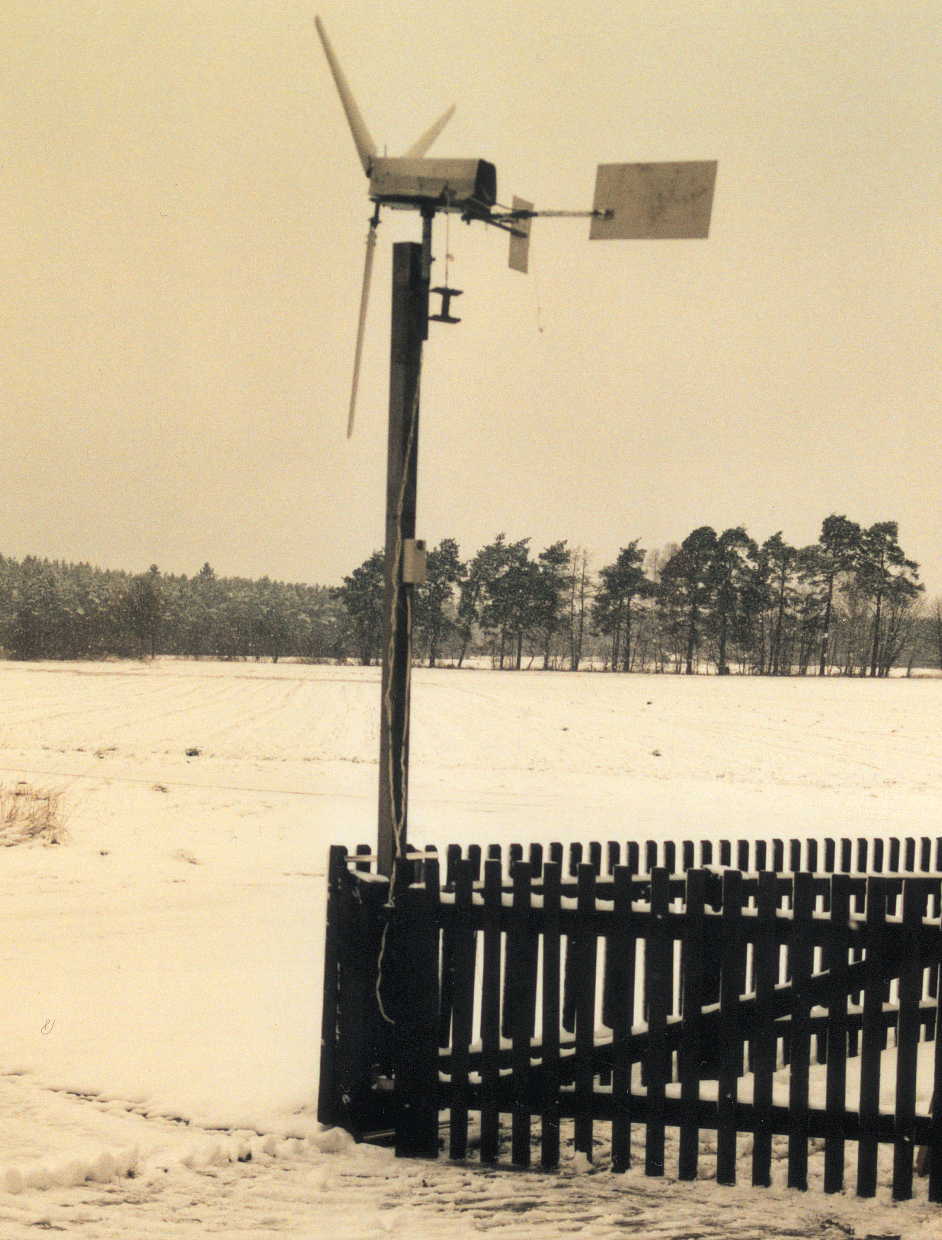

3-Blattrotor:Profil:Gö624 aus GFK.

Lambda: ca. 3,5 d:2,7m
Nennwindgeschw.:ca.9-10m/sec
Generator: Drehstrom Kondensatorerregt
Leistung:400V, 2-3A
Wurde später umgebaut und mit einem Gleichstrommotor
bestückt (36-48V / ca.15-25A (40A max)).
---> Bild ähnlich !!
Gleiche Flügel aber Holme um je 0,5m verkürzt.

3-Blattrotor:Profil:Gö624 aus GFK.

Lambda: ca. 5-6 d:1,3m
Nennwindgeschw.:ca.9-10m/sec
Generator: Drehstrom Permanent Magnet
Leistung:24V, 5A.

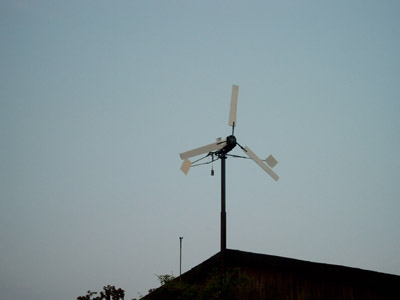

3-Blattrotor:Profil:Gö624 aus GFK.

Lambda: ca. 3-4 d:2,7m
Nennwindgeschw.:ca.9-10m/sec
Generator: Gleichstrom mit Getriebe 1:18
Leistung:800W max
(36-48V / ca.15-25A (40A max)).
Jetzt endlich mit einem brauchbaren Standort
in 7,5m Höhe.

3-Blattrotor:Profil:Gö624 aus GFK.

Lambda: ca. 3-4 d:2,7m
Nennwindgeschw.:ca.10-11m/sec
Generator: Drehstrom mit Getriebe 1:7
Kondensatorerregt
Leistung: 400V / 1500W max
Jetzt endlich mit einem brauchbaren Standort
in 7,5m Höhe.

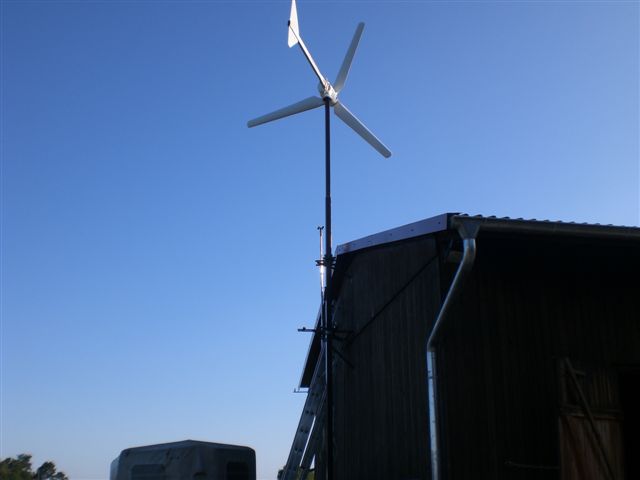

3-Blattrotor:Profil:??(China) aus GFK.

Lambda: ca. 3-4 d:3,2m
Nennwindgeschw.:ca.10-11m/sec
Generator: Permanentmagnet Drehstrom getriebelos
(sehr kräftige Magnete)
Leistung: 2 KW
Der Generator benötigt maximal ca. 400 Umdrehungen/min.
hat aber schon bei 120 pro Minute über 200 V.
Einspeisung mit WR(2500W) ab 250V bis 600V
Elektronische Regelung bremst den Rotor bei Sturm,
Überspannung oder Netzausfall über Bremswiderstände ab.
(Eigenbau Mikrokontroller und Halbleiter-Leistungs-Schalter)
Abgesehen von kleineren Mängeln, läuft der Gen.
bis jetzt ohne Probleme.
